BJT TRANSİSTÖR DEVRELERİN’İN DC ANALİZİ

Merhaba arkadaşlar bu yazımızda BJT transistörün 3 çeşit polarma devresi ve bu devrelerin DC analizi yapılarak  bu devreler hakkında bilgi sahibi olacağız.Bilineceği üzere transistörler analog elektronik devrelerinde sıkça kullanılan devre elemanıdır.Bu bilgi ışığında devrelerimizi adım adım irdeleyecek olursak;

BJT transistör ve bu transistöre ait analiz yöntemlerde kullanılan hesaplamalar hakkında ayrıntılı bilgiye hazırladığımız PDF dokümanından edinebilirsiniz. PDF Dokümanımız ;

Transistörler, Analiz Yöntemleri ve Teorik Hesaplamalar (PDF)

< SABİT POLARMA DEVRESİ >

Teorik Bilgi

BJT transistörlere ait en basit polarma yöntemlerinden bir tanesi transistörün sabit polarması işlemidir.Şekil 1.1’de sabit polarmalı transistör bağlantı şeması görülmektedir.Şekil 1.1’e bakılacak olursa devre ortak emiter bağlantısına sahiptir bu bakımdan AC giriş kısmına uygulanan AC sinyal 180° faz farkı olarak yükseltilmiş olarak elde edilir.

Devrenin  Teorik Hesaplamaları

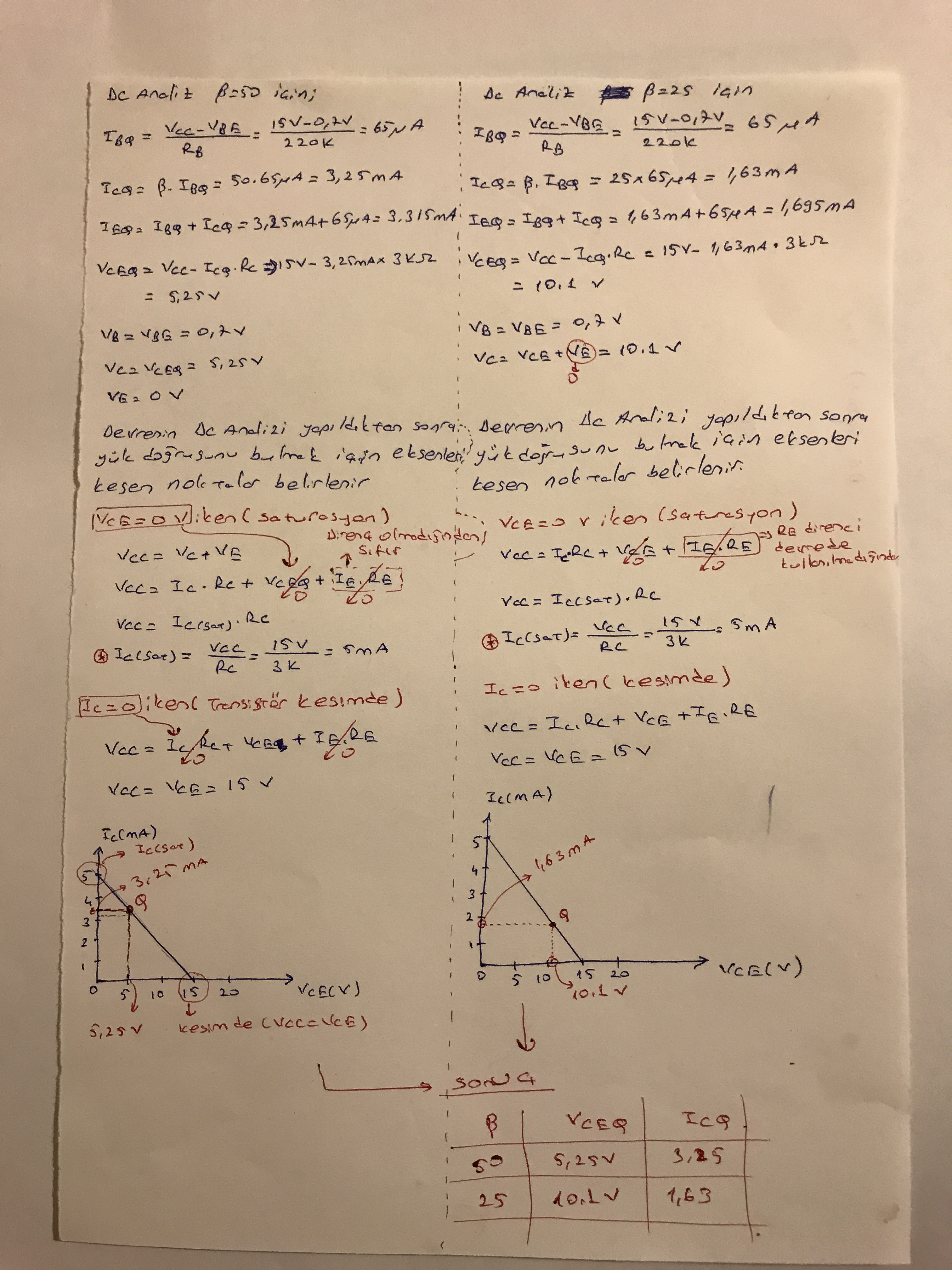

Devrenin teorik olarak hesaplanmasında Şekil 1.1’de verilen bağlantı şeması baz alınmıştır.Ayrıca hesaplamalarımızda devrenin kararlılığının belirlenmesi açısından 2 farklı akım kazancı (β) değeri belirlenerek hesaplar gerçekleştirilmiştir.Devrenin hesaplanması;

Devrenin  Simulasyonu

Devrenin teorik hesaplanmasından sonra proteus ortamında çizilen devrenin simülasyonu gerçekleştirilmiştir.

Akım kazancı (β)  =25  için elde edilen simülasyon değerleri;

Akım kazancı (β)  =50  için elde edilen simülasyon değerleri;

Sonuç

Devrenin hem simulasyon hemde teorik olarak hesaplanan değerler tablo 1.1’de gösterilmiştir.Tablo 1.1’e göre teorik olarak hesaplanan değerler ile simulasyon ortamında elde edilen değerlerin bir birlerine göre farklı çıkmasının nedenin teorik hesaplamalarda β >> 1 olduğundan dolayı ICQ değeri hesaplanırken 1 ifadesinin ihmal edilmesinden dolayıdır. Ayrıca tablo 1.1‘ e göre hem teorik hemde simulasyon ortamında akım kazancının %50‘lik değişime karşılık VCEQ değerinin %92 artarken ICQ değeri %50 oranında azalmıştır.Bu durum bize sabit polarmalı devrenin kararlı olmadığı ve olası çevre şartları değişiminde VCEQ ve ICQ değerleri akım kazancı oranınca değişerek çıkış sinyalinde bozulmaya yol açacağı anlaşılmıştır.

< EMİTER POLARMA DEVRESİ >

Teorik Bilgi

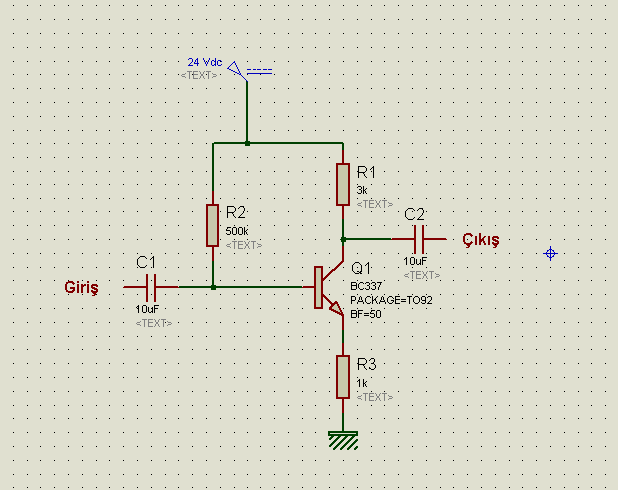

BJT transistörlere ait  polarma yöntemlerinden bir tanesi de  transistörün emiter polarması işlemidir.Şekil 1.5’de emiter polarmalı transistör bağlantı şeması görülmektedir.Şekil 1.5’e bakılacak olursa devre ortak emiter bağlantısına sahiptir bu bakımdan AC giriş kısmına uygulanan AC sinyal 180° faz farkı olarak yükseltilmiş olarak elde edilir.Ayrıca sabit polarmalı devrenin kararlılığının arttırılması için emiter bacağına direnç bağlanır.



Devrenin  Teorik Hesaplamaları

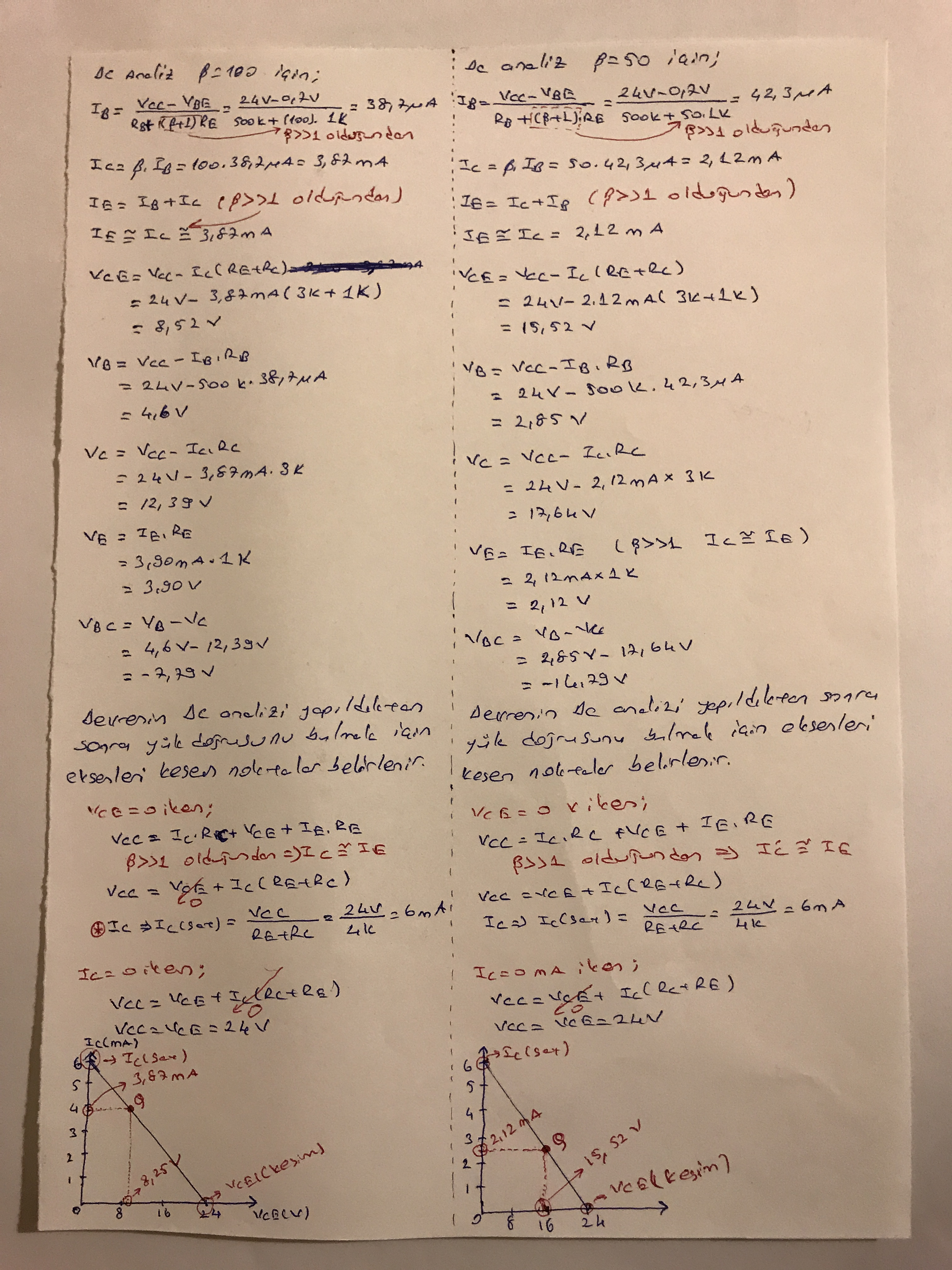

Devrenin teorik olarak hesaplanmasında Şekil 1.5’de verilen bağlantı şeması baz alınmıştır.Ayrıca hesaplamalarımızda devrenin kararlılığının belirlenmesi açısından 2 farklı akım kazancı (β) değeri belirlenerek hesaplar gerçekleştirilmiştir.Devrenin teorik olarak hesaplanması;

Devrenin  Simulasyonu

Devrenin teorik hesaplanmasından sonra proteus ortamında çizilen devrenin simülasyonu gerçekleştirilmiştir.

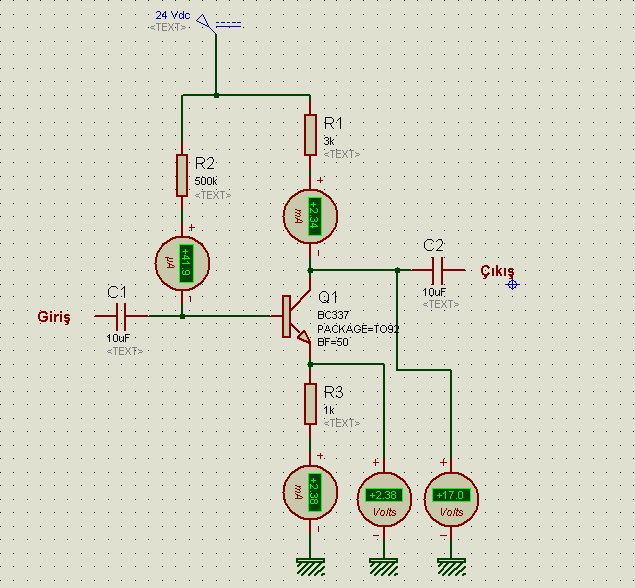

Akım kazancı (β)  =50  için elde edilen simülasyon değerleri;

Akım kazancı (β)  =100  için elde edilen simülasyon değerleri;

Sonuç

Devrenin hem simulasyon hemde teorik olarak hesaplanan değerler tablo 1.2’de gösterilmiştir.Tablo 1.2’e göre teorik olarak hesaplanan değerler ile simulasyon ortamında elde edilen değerlerin bir birlerine göre farklı çıkmasının nedenin teorik hesaplamalarda β >> 1 olduğundan dolayı ICQ değeri hesaplanırken 1 ifadesinin ihmal edilmesinden dolayıdır. Ayrıca tablo 1.2‘ e göre hem teorik hemde simulasyon ortamında akım kazancının %50‘lik değişime karşılık VCEQ değerinin %82 artarken ICQ değeri %45 oranında azalmıştır.Bu durum emiter  polarmalı devrenin kararlı olmadığı ve olası çevre şartları değişiminde VCEQ ve ICQ değerleri akım kazancı oranınca değişerek çıkış sinyalinde bozulmaya yol açacağı ve sabit polarmalı devreye nazaran daha kararlı olduğu  anlaşılmıştır.

< GERİLİM BÖLÜCÜLÜ POLARMA DEVRESİ >

Teorik Bilgi

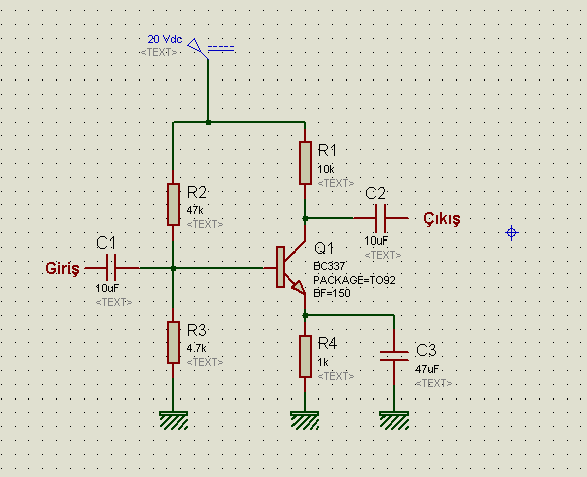

BJT transistörlere ait en çok kullanılan  polarma yöntemlerinden bir tanesi de transistörün gerilim bölücü polarması işlemidir.Şekil 1.8’de gerilim bölücü polarmalı transistör bağlantı şeması görülmektedir.Şekil 1.8’e bakılacak olursa bu devrede seri bağlı dirençlerin gerilim bölücü özelliğinden faydalanılarak transistörün beyz polarması sağlanır.Ayrıca  AC giriş kısmına uygulanan AC sinyal 180° faz farkı olarak yükseltilmiş olarak elde edilir.

Devrenin  Teorik Hesaplamaları

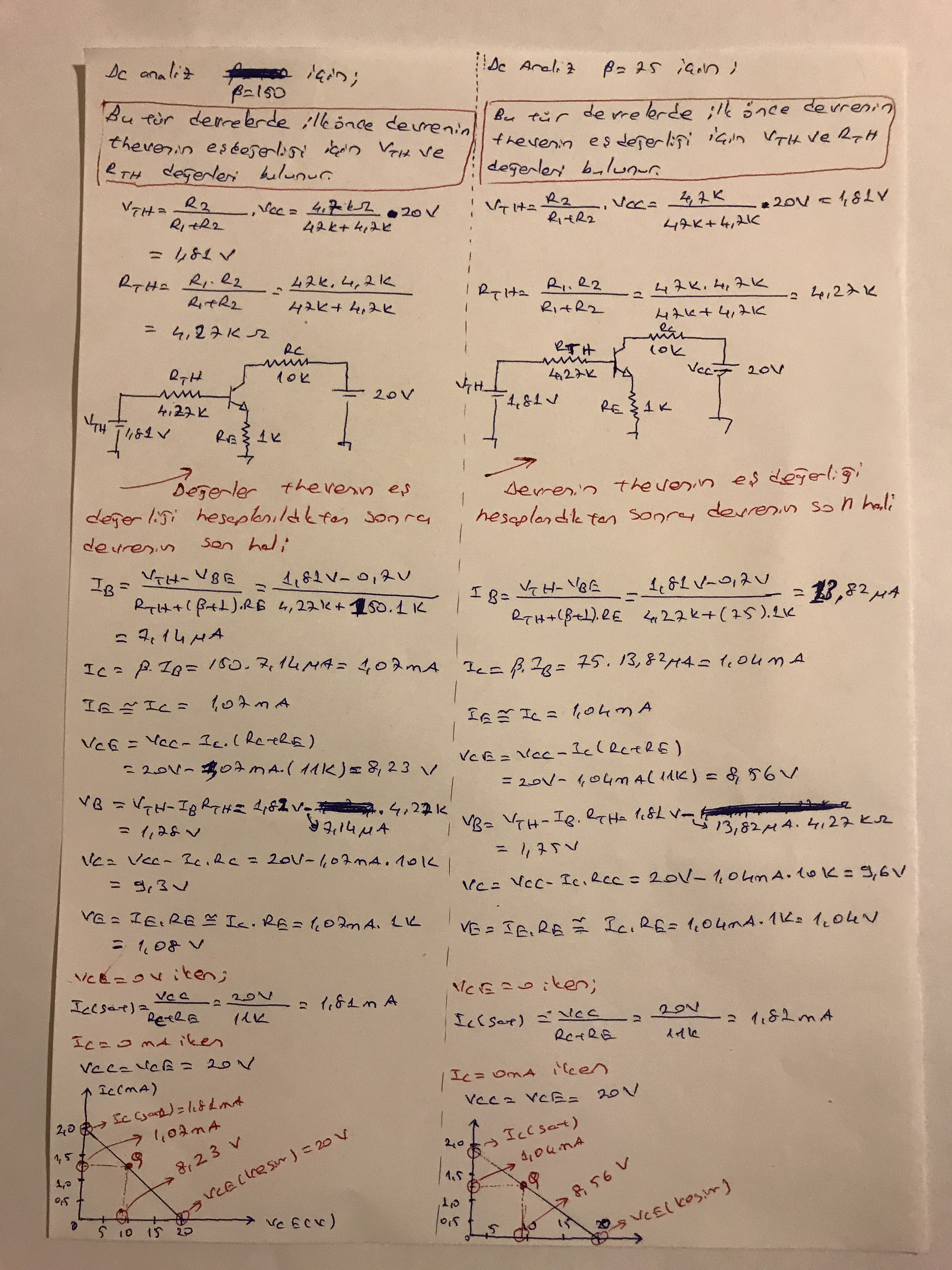

Devrenin teorik olarak hesaplanmasında Şekil 1.8’de verilen bağlantı şeması baz alınmıştır.Ayrıca hesaplamalarımızda devrenin kararlılığının belirlenmesi açısından 2 farklı akım kazancı (β) değeri belirlenerek hesaplar gerçekleştirilmiştir.Devrenin teorik olarak hesaplanması;

Devrenin  Simülasyonu

Devrenin teorik hesaplanmasından sonra proteus ortamında çizilen devrenin simülasyonu gerçekleştirilmiştir.

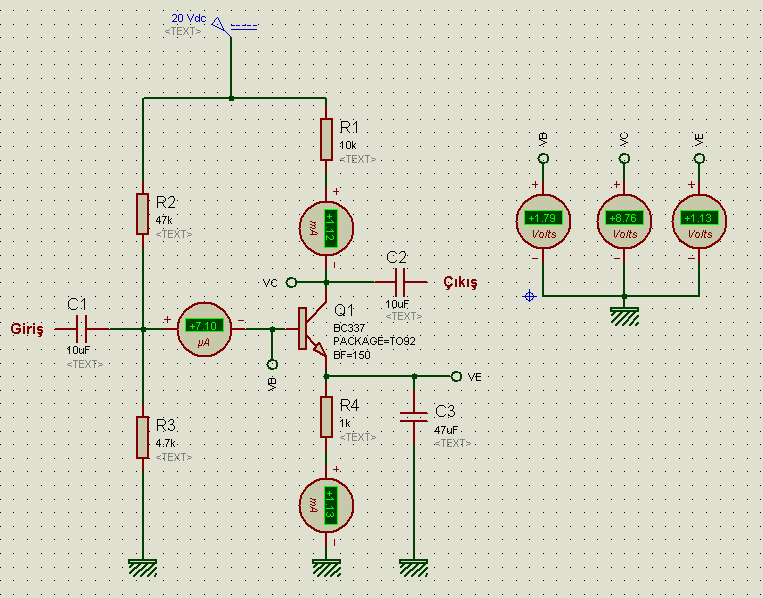

Akım kazancı (β)  =75  için elde edilen simülasyon değerleri;

Akım kazancı (β)  =150  için elde edilen simülasyon değerleri;

Sonuç

Devrenin hem simulasyon hemde teorik olarak hesaplanan değerler tablo 1.3’de gösterilmiştir.Tablo 1.3’e göre teorik olarak hesaplanan değerler ile simulasyon ortamında elde edilen değerlerin bir birlerine göre farklı çıkmasının nedenin teorik hesaplamalarda β >> 1 olduğundan dolayı ICQ değeri hesaplanırken 1 ifadesinin ihmal edilmesinden dolayıdır. Ayrıca tablo 1.2‘ e göre hem teorik hemde simulasyon ortamında akım kazancının %50‘lik değişime karşılık VCEQ değerinin %4 artarken ICQ değeri %3 oranında azalmıştır.Bu durum  olası çevre şartları değişiminde VCEQ ve ICQ değerlerinin çok az değiştiği ve devrenin girişine AC sinyal uygulandığında çıkış sinyalinde bozulmaya yol açmayacağı ve sabit polarmalı devreye ve emiter polarmalı devreye göre oldukça kararlı olduğu  anlaşılmıştır.

Ek Açıklama

Arkadaşlar genel hatlarıyla adım adım 3 adet polarma devresi incelenmiş ve gerek teorik bilgi gerekse proteus ortamında yapılan simulasyonlar ile devreler hakkında genel hatlarıyla bilgi verilip analizler yapılmıştır.Bu devrelere ek olarak Kollektör geri beslemeli polarma devresi ve beyz polarma devrelerini irdeleyebilirsiniz
